Что означает SDR в маркировке пластиковых труб?

16 Февраля 2021

В процессе строительства зданий и сооружений при прокладке инженерных коммуникаций все популярнее становятся пластиковые трубы благодаря ряду причин: они долговечные, устойчивы к коррозии, имеют небольшой вес и удобны для соединения. Полипропиленовые трубы могут отличаться между собой по назначению, техническим параметрам, весь необходимый набор данных маркируется на их поверхности.

Маркировка пластиковых труб

Маркировка наносится в соответствии с разработанными ГОСТами и содержит в себе полную информацию о продукте. Часть из данной информации указывается обязательно согласно стандартам, некоторые пункты отмечаются опционально (логотип бренда, изготовитель).

По требованиям Госстандарта, вся информация должна быть нанесена одинаковым шрифтом в ряд либо методом цветной печати, либо выдавливания тиснением с повторением через метр.

Основные данные, с помощью которых маркируются трубы, связаны с их структурой, материалом изготовления и назначением. К ним относятся:

  • логотип;
  • данные об изготовителе;
  • материал трубы (сокращение – PE, PP, PE-X, ПЭВД и т.д. );
  • SDR;
  • нормативный стандарт качества, который использовался при производстве продукции – название и номер (международный, европейский либо национальный);
  • номинальный наружный диаметр и номинальная толщина стенки;
  • максимальное рабочее давление;
  • назначение – для питьевого или технического водоснабжения;

Пример маркировки:

Маркировка труб

Добавочно производитель может указать номер партии, дату и время изготовления, логотип, название завода-изготовителя, страна происхождения (для экспортной продукции).

Что значит SDR?

Прочностной характеристикой SDR обязательно маркируется каждая труба, этот показатель определяет отношение внешнего диаметра к толщине стенок изделия. Под аббревиатурой (= Standart Dimension Ratio) расшифровывается «стандартный размерный коэффициент».

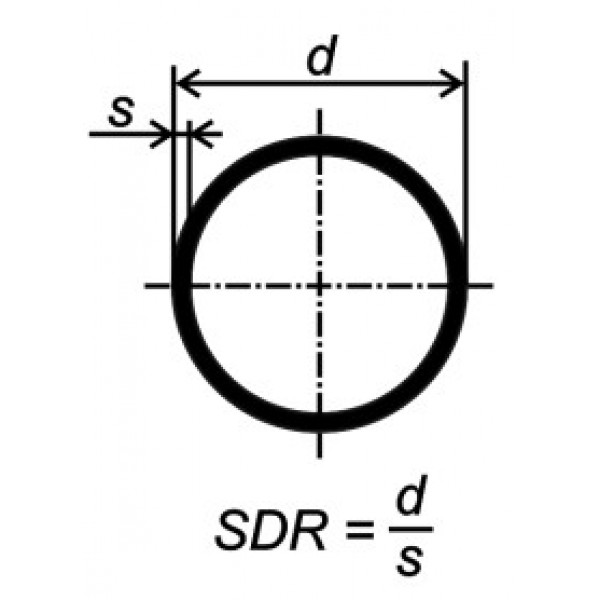

Формула SDRВысчитывается эта характеристика с использованием формулы:

SDR = Dn / Sn,
где Dn =номинальный наружный диаметр.
Sn = номинальная толщина стенки трубы.

Формула показывает, что SDR обратно пропорциональна толщине стенки изделия: трубы с меньшим коэффициентом SDR имеют толстые стенки, и наоборот, тонкостенные модели характеризуются высоким показателем SDR.

Если сравнить трубы одинакового диаметра и с разным коэффициентом SDR (следовательно, разной толщиной), то изделия с более низким показателем способны выдерживать намного большие нагрузки, как внутреннее давление, так и внешние сжатия или механические воздействия.

Особенности труб с различным SDR

Все выпускаемые трубы имеют SDR в диапазоне от 6 до 41. Изделия с самым маленьким коэффициентом являются самыми прочными и способны выдерживать нагрузки до 25 атмосфер. Напротив, самый высокий SDR 41 может принимать нагрузку лишь в 4 атмосферы.

SDR 6 SDR 7.4 SDR 9 SDR 11 SDR 13.6 SDR 17 SDR 17.6 SDR 21 SDR 26  SDR 33 SDR 41
25 атм 20 атм 16 атм  12 атм 10 атм  8 атм  7 атм  6 атм  5 атм  4 атм  4 атм


В зависимости от назначения трубы можно разделить на 4 подгруппы по коэффициенту SDR:

  • от 26 до 41: безнапорные системы канализационных отводов;
  • от 21 до 26: внутридомовые трубопроводы водоснабжения малоэтажных зданий и сооружений;
  • от 11 до 17: слабонапорные трубопроводы водоснабжения, системы орошения;
  • до 9: напорные трубопроводы водоснабжения, системы газового обеспечения, канализационные системы;

Подробнее остановимся на некоторых практических примерах самых популярных марок полиэтиленовых труб с разным коэффициентом SDR:

ПЭ 80 SDR 21

Номинальное рабочее давление – 6 атмосфер.
Основные свойства: небольшая прочность на сдавливание и внутренний напор.
Область применения: безнапорные системы питьевого водоснабжения одноэтажных домов и коттеджей, безнапорная канализация.
Температура рабочей среды: +20°С (максимальная температура +40°С).

ПЭ 80 SDR 17

Номинальное рабочее давление – 8 атмосфер.
Основные свойства: средняя степень прочности, доступная стоимость, приемлемый вес.
Область применения: техническое и питьевое водообеспечение невысоких зданий и сооружений, частных домов, канализация, системы орошения.
Температура рабочей среды: +20°С.

ПЭ 80 SDR 13,6

Номинальное рабочее давление – 10 атмосфер.
Основные свойства: высокая прочность, морозоустойчивость.
Область применения: питьевое водоснабжение, транспортировка пищевых жидкостей, внутридомовые и наружные коммуникации, сточные коллекторы, канализация.
Рабочая температура: от -40°С до +60°С.

ПЭ 100 SDR 26

Номинальное рабочее давление – 6,3 атмосферы.
Основные свойства: высокая плотность материала, прочность, устойчивость к растрескиванию.
Область применения: для систем питьевого и технического водоснабжения, канализации, транспортировки пищевых жидкостей.
Температура рабочей среды: до +40°С.

ПЭ 100 SDR 11

Номинальное рабочее давление – 16 атмосфер.
Основные свойства: высокая плотность материала, прочность стенок, большой вес, устойчивость к химическому воздействию.
Область применения: трубопроводы промышленного и хозяйственно-бытового назначения, газопроводы, канализационные коллекторы.
Температура рабочей среды: до +40°С.

Самыми используемыми в различных сферах строительство инженерных сетей и сооружений используются трубы с коэффициентом SDR 11, 17, 21.

В BREXIT вы можете купить передавливатели для временного пережатия полиэтиленовых труб при проведении ремонтных или аварийно-восстановительных работ.

На механических передавливателях BREXIT установлены ограничители для работы с трубами с коэффициентом SDR 11 (трубы такого типа используются чаще других). Если же вам необходимы передавливатели с ограничителем для иного типа труб, обращайтесь в наш офис – по предварительному заказу изготовим нужный комплект в кратчайшие сроки (обычно этот процесс занимает 3-5 рабочих дней). Всю информацию уточняйте у наших менеджеров.
