Коническая резьба NPT/NPTF: основные характеристики и стандарты

1 Мая 2020
Внешний вид конической NPT резьбы
Внешний вид конической NPT резьбы

Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) представляет собой американский стандарт на конусную трубную резьбу. Этот стандарт применятся к трубам и арматурным изделиям, которые изготовлены в США.

Конусная трубная резьба NPT соответствует ГОСТу 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов», который действует на территории большинства стран СНГ.

Национальная ассоциация по гидравлическим приводам Соединенных Штатов не советует использовать стандарты NPT и NPTF в гидравлике. Но несмотря на это применение этих стандартов очень распространено.

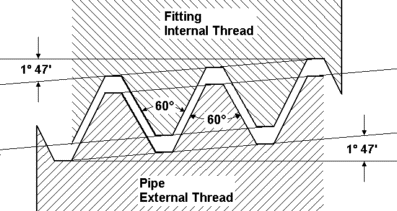

Схема NPT резьбы
Схема NPT резьбы

Виды дюймовой резьбы:

  • NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .
  • NPS – цилиндрическая резьба.
  • NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.

Основные параметры самых распространенных резьбовых соединений NPTF:

Номинальный диаметр, дюйм Основной диаметр, мм Отверстие под резьбу, мм Число витков на дюйм Шаг, мм
NPTF 1/16" 7.870 6.00 27 0.940
NPTF 1/8" 10.217 8.25 27 0.940
NPTF 1/4" 13.577 10.70 18 1.411
NPTF 3/8" 17.016 14.10 18 1.411
NPTF 1/2" 21.211 17.40 14 1.814
NPTF 3/4" 26.566 22.60 14 1.814
NPTF 1" 33.195 28.50 11.5 2.209
NPTF 1 1/4" 41.952 37.00 11.5 2.209
NPTF 1 1/2" 48.021 43.50 11.5 2.209
NPTF 2" 60.060 55.00 11.5 2.209
NPTF 2 1/2" 72.642 65.50 8 3.175
NPTF 4" 113.913 107.00 8 3.175

Основные параметры самых распространенных резьбовых соединений NPT:

Номинальный диаметр, дюйм Основной диаметр, мм Отверстие под резьбу, мм Число витков на дюйм Шаг, мм
NPT 1/16" 7.870 6.00 27 0.940
NPT 1/8" 10.217 8.25 27 0.940
NPT 1/4" 13.577 10.70 18 1.411
NPT 3/8" 17.016 14.10 18 1.411
NPT 1/2" 21.211 17.40 14 1.814
NPT 3/4" 26.566 22.60 14 1.814
NPT 1" 33.195 28.50 11.5 2.209
NPT 1 1/4" 41.952 37.00 11.5 2.209
NPT 1 1/2" 48.021 43.50 11.5 2.209
NPT 2" 60.060 55.00 11.5 2.209
NPT 2 1/2" 72.642 65.50 8 3.175
NPT 4" 113.913 107.00 8 3.175
NPT 5" 141,300 134,384 8 3.175
NPT 6" 168,275 161,191 8 3.175
NPT 8" 219,075 211,673 8 3.175
NPT 10" 273,050 265,311 8 3.175
NPT 12" 323,850 315,793 8 3.175

Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).

БРЕКЗИТ предлагает вашему вниманию оборудование, с помощью которого вы сможете качественно нарезать NPT (NPTF) резьбу на трубах и заготовках:

  • Резьбонарезные головы от 1/2 до 2 дюймов. Предназначены для качественной высокопроизводительной нарезки резьбы. Безопасная и быстрая замена.
  • Ручные резьбонарезные клуппы от 1/2 до 1.1/4 дюймов. Предназначены для нарезания трубной конической резьбы на водопроводных, электрических или газовых трубах. Обладает высокой производительностью и удобный в транспортировке.
  • Ручные резьбонарезные клуппы от 1/2 до 2 дюймов. Могут широко использоваться при монтаже оборудования и в строительной промышленности, идеально подходят для повышения производительности труда, сокращения времени строительства, обеспечения его качества, а также снижения интенсивности труда.
  • Электрические резьбонарезные станки от 1/2 до 2 дюймов. Высокопроизводительный резьбонарезной станок для мобильного и стационарного использования. Подходит для долговременной эксплуатации в интенсивном режиме в цехе и на стройплощадке, применяется при монтаже систем отопления и водоснабжения и в серийном производстве. Станок нарезает точную резьбу очень высокого качества.
  • Электрические резьбонарезные станки от 1/2 до 3 дюймов. Станок предназначен для нарезки винтовой и цилиндрической резьбы на трубах. Используется для изготовления точных, надежных резьбовых соединений на трубах и болтах в соответствии с нормами. Он рассчитан на длительное промышленное использование.
  • Электрические резьбонарезные станки от 1/2 до 4 дюймов. Станок предназначен для нарезки трубной и метрической резьбы. Используется для изготовления точных, надёжных резьбовых соединений на трубах и шпильках в соответствие с нормами.

Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу.

Чтобы купить оборудование для нарезания конической резьбы NPT (NPTF) на трубах, свяжитесь с менеджерами БРЕКЗИТ по контактным телефонам: +375 (17) 227-03-84, +375 (29) 602-00-80, +375 (29) 766-07-00, мы подробно расскажем об особенностях работы, устройстве и специфике данного типа оборудования.
